Macam – Macam Tipe Kabel Pada Komputer (PC)

Kalau kamu perhatikan isi dalam casing sebuah personal komputer (PC), pastilah kamu akan melihat kabel-kabel yang saling menghubungkan antar perangkat keras penyusun komputer itu sendiri. Kadang kita melihat sebuah komputer dengan kabel yang tersusun rapi dan juga ada yang asal-asalan menyusunnya (yang ini jangan ditiru).

Flickr.com

Oke, terlepas dari rapi atau tidaknya kabel tersebut, melalui artikel ini saya akan coba mengulas macam-macam kabel yang ada pada komputer tersebut. Karena saya yakin, kalau kamu baru bergelut di dunia komputer, bukan tidak mungkin masih kurang paham mengenai hal ini, padahal sangat penting sekali untuk dipahami. Yaa, setidaknya kamu tidak kaku ketika ditanya mengenai jenis kabel apa saja yang digunakan pada komputer.

Berikut ini adalah ulasan mengenai jenis-jenis kabel yang digunaka pada komputer.

VGA (Video Graphic Array)

Kabel VGA ini merupakan kabel standar yang digunakan untuk menghubungkan komputer ke monitor guna menampilkan proses yang sedang berlangsung dalam bentuk visual. Sesuai namanya, kabel ini dihubugnkan saling menghubungkan komputer dan monitor melalui VGA Card, baik yang on-board ataupun add-on.

Ciri-ciri dari kabel ini yang paling umum adalah terdapat 15 pin yang berbentuk seperti jarum dan dibagi menjadi 3 bagian (terdapat 5 pin setiap baris). Dan setiap baris mewakili 3 saluran warna yaitu, merah, hijau, dan biru.

DVI (Digital Visual Interface)

Kabel DVI sedikit lebih canggih dari VGA. Kabel ini bisa mengkonversi sinyal analog menjadi digital, yang biasa ditampilkan melalui LCD. Ada tiga jenis konektor untuk kabel DVI, yaitu:

·        DVI-A

·        DVI-D

·        DVI-I

Karena  belum semua komputer beralih ke kabel DVI, mungkin ada situasi dimana kamu harus menyiapkan kabel converter DVI-to-VGA.

HDMI (High Definition Multimedia Interface)

Hampir mirip tapi berbeda dengan VGA dan VDI, karena HDMI dapat digunakan untuk mengirim sinyal berupa video dan audio secara bersamaan. Terdapat 4 jenis konektor yang biasa digunakan oleh kabel HDMI, yaitu:

·        Tipe A

·        Tipe B

·        Tipe C

·        Tipe D

USB (Universal Serial Bus)

Sangat banyak perangkat keras sekarang ini yang sudah dapat terhubung dengan baik menggunakan kabel USB. Mulai dari mouse, keyboard, HDD eksternal, speaker, flashdrive, dll dapat terhubung melalui port USB. Hingga saat ini, USB hadir dengan 3 versi, yaitu:

·        USB 1.0

·        USB 2.0

·        USB 3.0

Advertisement

(adsbygoogle = window.adsbygoogle || []).push({});

FireWire

Fungsinya hampir menyerupai USB. Kehadirannya ditujukan untuk menghubungkan perangkat eksternal ke komputer. Meski seperti USB, kabel ini lebih cenderung dperuntukan untuk printer dan scanner. Ada dua tipe, yaitu 1394a dan 1394b.

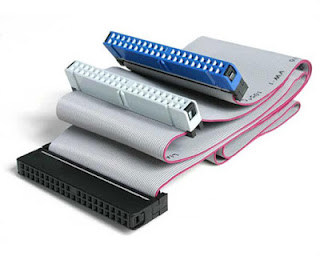

IDE (Integrated Drive Electronics)

Merupakan jenis kabel lama yang sekarang sudah mulai sulit ditemukan. Kabel IDE digunakan untuk menghubungkan perangkat keras hardisk dan juga Optical Drive (DVD) ke motherboard. Ciri khas yang paling menonjol dari kabel IDE adalah bentuk fisiknya yang cenderung lebar, dan didukung oleh jumlah pin yang berkisar antara 40-44 pin.

SATA (Serial Advanced Technology Attachment)

Kabel SATA dihadirkan untuk menjadi penerus dari kabel IDE. Dengan fungsinya yang masih sama yaitu untuk menghubungkan Harddisk dan Optical Drive ke motherboard. Dengan hadirnya kabel SATA ini, keberadaan IDE mulai tersingkirkan. Bila dibandingkan, kabel SATA lebih cepat mentransfer daripada IDE. Ciri-ciri yang paling mudah dikenali dari kabel SATA ini adalah lubang pada konektornya yang berbentuk huruf ‘L’.

eSATA (External SATA)

Masih berada pada jenis dan fungsi yang sama seperti kabel SATA, hanya saja dengan kabel eSATA ini memungkinkan kamu menghubungkan hardisk eksternal dan optical drive. Bila dibandingkan dengan FireWire dan USB, eSATA lebih diunggulkan mengenai kecepatan.

Ethernet

Kabel ini digunakan untuk menghubungkan komputer ke sebuah jaringan LAN melalui media kabel. Kalau kamu sering berurusan dengan jaringan, tidak akan asing dengan kabel ini.

Front Panel

Kabel-kabel front panel merupakan kumpulan kabel yang digunakan untuk mengaktifkan fungsi tombol power, restart, HDD led yang terdapat pada casing komputer. Mungkin kalau kamu baru belajar komputer, kabel ini kurang mendapat perhatian, karena ukurannya yang kecil dan membuat mudah terlupakan. Namun, tanpa kabel ini, mungkin kamu tidak bisa menghidupkan komputer melalui tombol power pada casing.

Itulah kabel-kabel yang digunakan pada komputer. Semoga menambah wawasan dan bermanfaat.
